配電柜，是電機控制中心的通用名稱。

在一般意義上，配電柜是一個柜體，集成了配電用的電氣元件。配電柜用于配電和控制電氣設備。當電路中出現過載、短路和漏電時，配電柜也可提供斷電保護。

配電柜適用于住宅建筑、學校、醫院和其他家庭用電的配電控制，但較小尺寸的配電柜可以隱藏在墻壁中，因此我們很少親眼看到它配電柜。配電柜一般來說，它在工廠建筑和車間中更常見，例如照明配電箱，電源配電箱等。

配電柜評級

配電柜被分為不同的級別，以便在大型電源系統中使用時更好地進行配電控制。

一般來說，供電系統中會有一次、二次和低等級配電設備。

一級配電柜是供電系統的配電中心。它們將安裝在變電站范圍內，并將負責將電能分配到二級配電柜范圍內。級別1 配電柜的功能要求更高的電氣參數，因此級別1 配電柜的結構更復雜，輸出電路容量更大。

1級2 配電柜接管1級1 配電柜分配電能并將其分配給附近的負載。2級配電柜分為電源配電柜和電機控制中心。兩者的應用部分是相反的。功率配電柜適用于電路少、負載分散的零件，而電機控制中心適用于電路多、負載集中的零件。

l低電平配電柜是照明配電柜和電源配電柜時，它們的排列更分散，容量更小，負責控制較低負載的分配。

使用配電柜

開關柜是一套完整的開關設備和控制設備，用作電源中心和主配電裝置。主要用于電力線和主要電氣設備的控制、監測、測量和保護。經常設置在變電站配電間等。

l便于電路故障時的管理和維護。

L 配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。

常用的l 配電箱是用木頭和鐵板做成的，那里現在耗電量相當大，所以鐵還是用得比較多。

l停送電方便，起到測量和判斷停送電的作用。

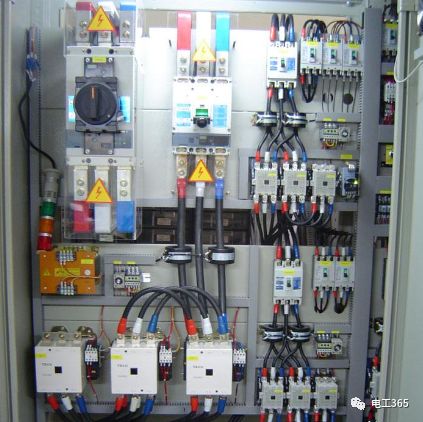

配電柜成分主要分為兩部分

一個是成套部件，即配電箱外殼及其相關附件。

二是電氣元件及相關附件，即空氣開關及其所需附件。

機柜由以下部分組成

I .斷路器

也就是說，開關是配電柜的主要部件，常用的有空氣開關、漏電開關和雙電源自動轉換開關。

1.空氣開關:空氣開關接通、斷開，并在電路中攜帶額定工作電流和短路、過載等故障電流，當電路和負載過載、短路、欠壓時，可快速切斷電路，提供可靠保護。

2.漏電保護開關:它不僅具有漏電保護功能，還能在人們接觸帶電線路時跳閘，確保人身安全。它是漏電保護器的主要功能。

3.雙電源自動切換開關:雙電源自動切換開關是電源選擇和選擇的自動切換系統，首先路故障后使用雙電源自動切換開關。

二。浪涌電壓保護器

也稱為防雷裝置，是一種為各種電子設備、儀器和通信線路提供安全保護的電子設備。

當由于外部干擾在電路或通信電路中突然產生尖峰電流或電壓時，浪涌保護器可以在很短的時間內進行分流，從而避免浪涌對電路中其他設備的損害。

配電柜機柜中電纜的標識

配電柜電纜很復雜。每條電纜和每條電纜都連接到具有不同功能的不同組件。安裝和運行維護人員不可能記住各種設備和電路。為了便于安裝和巡檢，有必要對每根電纜進行唯一標識。

目前，電纜識別通常通過使用電線編號機來進行。

1.在行號打印機的鍵盤或計算機上手工輸入要打印的行號內容；

2 .然后通過行號打印機將行號打印在聚氯乙烯行號識別管上；

3、按要求長度切割；

4.同時，另一道工序按實際所需長度切斷電纜備用；

5.完成上述兩個步驟后，手動將印刷好的聚氯乙烯線號識別管串到切斷的電纜兩端，然后按下端子或直接安裝機器。

6.這一過程費力且生產效率低。

現在有新的技術和工藝來取代聚氯乙烯電纜標記管。

“全自動電腦噴碼剝線一體機”采用較新專利技術和工藝，直接在電線電纜上噴印電纜標識內容，噴碼、剝線、剪線一次自動完成。完全替代了聚氯乙烯電纜識別管，提高了環保水平，提高了生產效率，降低了材料成本，可大大提高電纜識別的可靠性。

在保持原有劃線機優點的基礎上，彌補了劃線機的缺陷，丟棄了聚氯乙烯套管，對電線電纜進行直接噴印。在節省勞動力的同時，也大大提高了勞動生產率，一舉實現了三個目標。

減少了配電柜的檢查時間，提高了效率，有利于供電安全。
